Použití

Regulátory tlaku plynu Al-z8 jsou určeny pro jednostupňovou samočinnou regulaci vstupního tlaku zemního plynu na nižší výstupní tlak.

Výstupní tlak je udržován ve stanovené toleranci s ohledem na množství odebíraného plynu, kolísání tlaku plynu v potrubí a jiné nepříznivé vlivy.

Výrobce doporučuje používat těsnící materiály dle DIN EN 751-1,2,3

Přednosti

  • Těleso ventilu ze šedé litiny, ostatní odlitky ze slitiny hliníku.
  • Možnost natáčení tělesa bezpečnostního uzávěru po 90° a tělesa regulátoru plynule od 0° do 360°.
  • Vestavěný pojistný ventil.
  • Zabudovaný bezpečnostní uzávěr, který uzavře trvale přívod plynu do regulátoru při poklesu nebo vzestupu tlaku plynu nad stanovenou mez a díky své konstrukci se navzájem neovlivňuje s regulační částí regulátoru.
  • Rozebíratelnost a opravitelnost.
  • Zajištěný servis.
  • Je vybaven odběrným místem pro kontrolu výstupního tlaku.
  • Jednotlivé díly regulátoru jsou vyrobeny z materiálů odolných účinkům plynu.
  • Součástí příslušenství je sítko zabraňující vnikání nečistot do regulátoru.
  • Podle žádaného směru toku plynu lze regulátor montovat do čtyř poloh a to pro směr průtoku zdola nahoru, shora dolů  a vodorovně (zprava nebo zleva). Vždy musí být dodrženo, aby rovina membrán byla vodorovná a pružiny nahoře.
  • Při použití přírub umožňuje regulátor jednoduchou záměnu (bez úpravy instalace) za regulátory typu Alz-6U (shodné příruby a zástavné rozměry).
  • Regulátor pracuje spolehlivě i při nižším vstupním tlaku od 0,02 MPa.

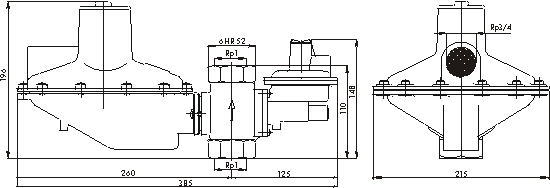

Rozměrový náčrt

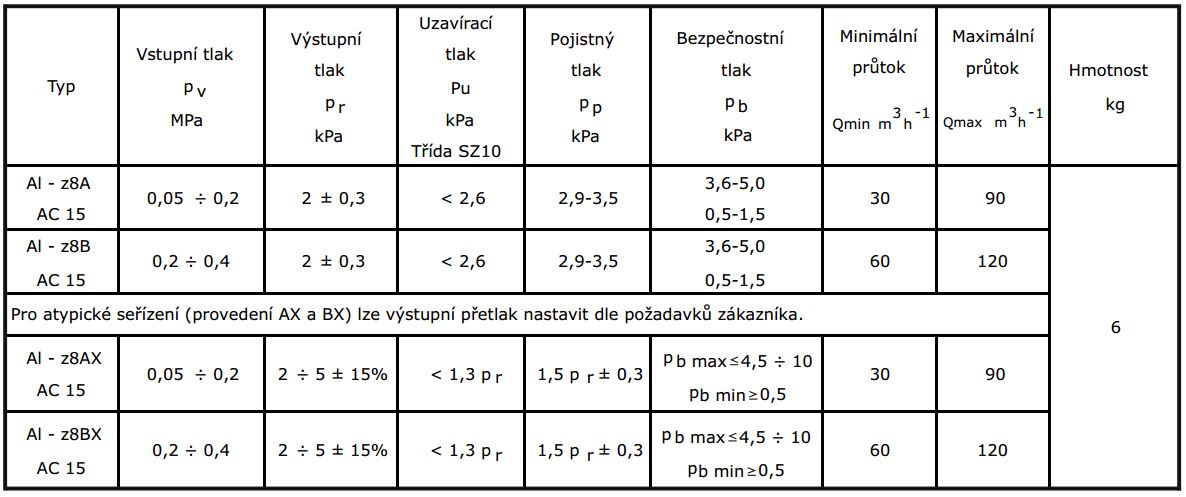

Základní technické údaje

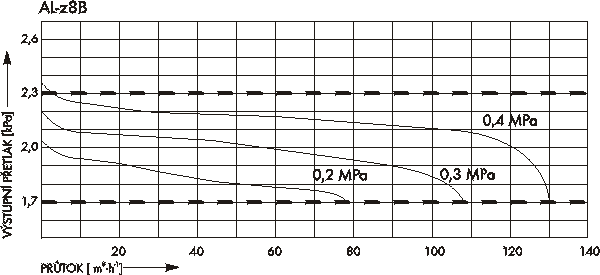

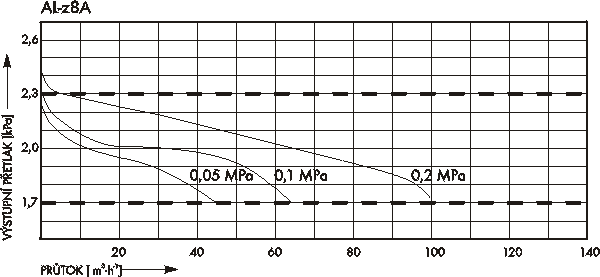

Průtoková charakteristika regulátoru
